Hej! Ako dodávateľ oceľových ventilov prírubovej ocele sa často pýtam, ako otestovať výkon týchto ventilov. Je to zásadný krok na zabezpečenie toho, aby dobre fungovali v rôznych aplikáciách. V tomto blogu vás prevediem kľúčovými aspektmi testovania oceľových ventilov príruby.
1. Vizuálna kontrola
Pred potápaním do zložitejších testov je nevyhnutná jednoduchá vizuálna kontrola. Skontrolujte ventil, či nie je viditeľné poškodenie, ako sú praskliny, priehlbiny alebo škrabance na tele, gule a stonke. Pozrite sa na príruby; Mali by byť hladké a bez akýchkoľvek deformácií. Poškodená príruba môže viesť k únikom alebo nesprávnej inštalácii. Uistite sa tiež, že povlak ventilu je neporušený. Dobrý povlak chráni ventil pred koróziou, najmä v drsnom prostredí.
2. Testovanie tlaku
Jedným z najdôležitejších testov výkonu pre oceľový ventil prírubovej ocele je testovanie tlaku. Tento test kontroluje schopnosť ventilu odolať tlaku, s ktorým sa stretne v aplikáciách Real - World.
Hydrostatické testovanie
Hydrostatické testovanie zahŕňa naplnenie ventilu vodou a vyvíjanie tlaku. Najskôr zatvorte ventil a blokujte oba konce. Potom použite tlakové čerpadlo na postupné zvýšenie tlaku na špecifikovaný testovací tlak. Zvyčajne je testovací tlak vyšší ako normálny prevádzkový tlak. Tlak udržiavajte stabilný na určité obdobie, zvyčajne okolo 10 - 30 minút, v závislosti od veľkosti a špecifikácií ventilu. Počas tejto doby skontrolujte akékoľvek úniky okolo tela ventilu, tesnenia a prírubových spojení. Akékoľvek známky úniku znamená, že ventil zlyhá test.
Pneumatické testovanie
Pneumatické testovanie používa namiesto vody vzduch alebo plyn. Je to trochu citlivejšie ako hydrostatické testovanie a dokáže zistiť menšie úniky. Je to však tiež nebezpečnejšie z dôvodu potenciálu náhleho uvoľňovania stlačeného vzduchu. Podobne ako pri hydrostatickom testovaní zatvorte ventil, blokujte konce a postupne zvyšujte tlak. Ale buďte mimoriadne opatrní, pretože akékoľvek zlyhanie môže spôsobiť rýchle a potenciálne škodlivé uvoľňovanie plynu.
3. Testovanie toku
Testovanie prietoku pomáha určiť, ako dobre ventil umožňuje prechádzať tekutina. Existujú rôzne spôsoby, ako vykonať testy toku.
Priame meranie
Prietok môžete zmerať priamo inštaláciou prietokových metre na vstup a výstup ventilu. Otvorte ventil úplne a nechajte tekutinu pretekať. Zaznamenajte prietok a porovnajte ho s kapacitou prietokovej kapacity ventilu. Ak je nameraný prietok výrazne nižší ako hodnotená kapacita, môže sa vyskytnúť problém s vnútorným dizajnom alebo blokádami ventilu.
Meranie tlaku
Ďalším spôsobom je meranie poklesu tlaku cez ventil. Keď tekutina preteká ventilom, dôjde k určitej strate tlaku. Nainštalujte meradlá tlaku na vstup a výstup ventilu. Otvorte ventil a nechajte tekutinu prúdiť. Zmerajte rozdiel tlaku medzi vstupom a výstupom. Vysoký tlak by mohol naznačovať problém s ventilom, ako je čiastočne blokovaný priechod alebo zle navrhnutá guľa a sedadlo.
4. Testovanie krútiaceho momentu
Testovanie krútiaceho momentu sa používa na kontrolu sily potrebnej na otvorenie a zatvorenie ventilu. Správna hodnota krútiaceho momentu je dôležitá pre ľahkú prevádzku a na zabezpečenie spoľahlivého otvorenia ventilu.
Použite krútiaci moment na meranie krútiaceho momentu potrebného na otočenie rukoväte ventilu. Hodnota krútiaceho momentu by mala byť v stanovenom rozsahu, ktorý poskytuje výrobca ventilu. Ak je krútiaci moment príliš vysoký, mohlo by to znamenať, že vo ventile je trenie, pravdepodobne kvôli nesprávnemu zarovnaniu alebo troskám. Ak je príliš nízky, ventil nemusí správne utesniť.
5. Testovanie výkonnosti tesnenia
Tesnenie výkonu oceľového guľového ventilu príruby je rozhodujúci pre zabránenie úniku. Existujú dva hlavné typy tesnenia: tesnenie sedadla a tesnenie stonky.
Tesnenie sedadla
Na tesnenie sedadla môžete použiť tlakový test. Zatvorte ventil a na jednu stranu naneste tlak. Skontrolujte akýkoľvek únik sedadla. Môžete tiež použiť bublinový test. Aplikujte mydlové riešenie okolo oblasti sedadla. Ak existujú bubliny, znamená to, že dochádza k úniku.
Tesnenie stonky
Ak chcete otestovať tesnenie stonky, naneste tlak vo ventile a skontrolujte akýkoľvek únik okolo stonky. Podobne ako v teste tesnenia sedadla, môžete použiť mydlové roztok na detekciu únikov. Dobré tesnenie stonky je dôležité, aby sa zabránilo uniknutiu tekutiny pozdĺž stonky, čo môže viesť k znečisteniu životného prostredia a poškodeniu zariadení.
Súvisiace výrobky

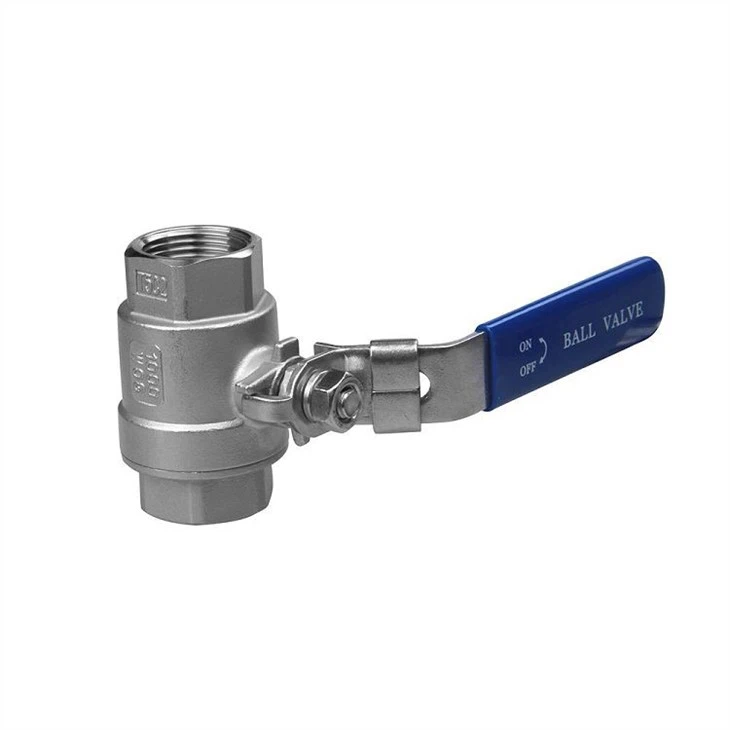

Ak máte záujem o iné typy ventilov, ponúkame tiež niekoľko skvelých možností. NapríkladMosadzný olovo - Ventil regulátora tlaku vo voľnom tlaku vodyje skvelou voľbou pre reguláciu tlaku vody. Je to olovo - zadarmo, čo je bezpečné pre aplikácie pitnej vody. Ďalšou možnosťou jeDvojdejový normálne uzavretý elektrický solenoidný ventil, čo je užitočné na riadenie toku tekutín v automatizovaných systémoch. A ak potrebujete odolný guľový ventil,2 - PC guľový ventil z nehrdzavejúcej oceleje spoľahlivá možnosť s vysokým odporom korózie.
Záver
Testovanie výkonu guľôčkového ventilu prírubovej ocele je komplexný proces, ktorý zahŕňa vizuálnu kontrolu, testovanie tlaku, testovanie prietoku, testovanie krútiaceho momentu a testovanie výkonnosti tesnenia. Vykonaním týchto testov môžete zabezpečiť, aby ventil spĺňa požadované normy a vo vašich aplikáciách bude dobre fungovať.
Ak ste na trhu s vysokými - kvalitnými oceľovými ventilami s prírubovými oceľovými ventilmi alebo niektorými z našich ďalších výrobkov ventilu, neváhajte a oslovte diskusiu o obstarávaní. Sme vždy pripravení vám pomôcť nájsť správne ventily pre vaše potreby.
Odkazy
- Príručka pre testovanie ventilov
- Inžinierstvo a technológie priemyselného ventilu od AM WIIK
