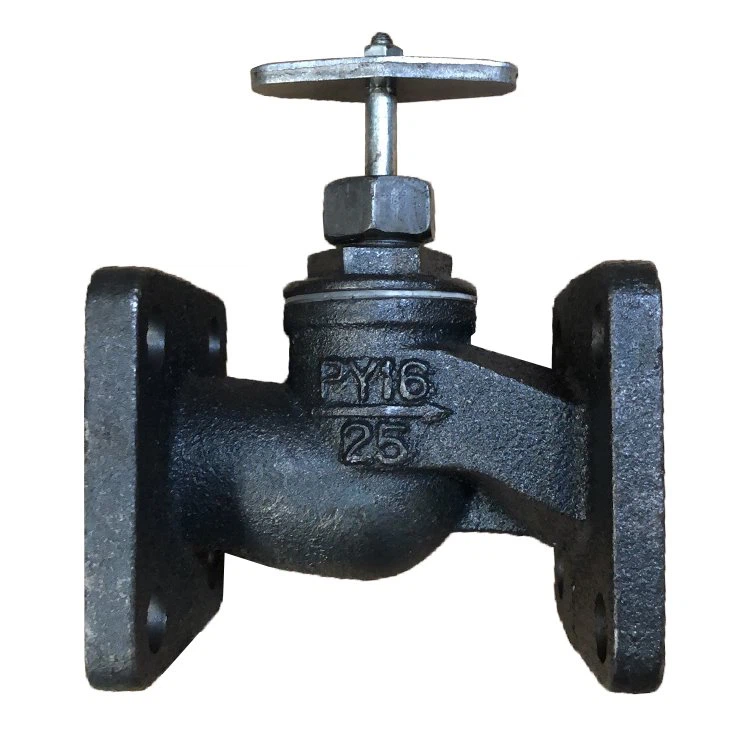

Ventil s vnútorným závitom

Ventil s vnútorným závitom je ventil, ktorý sa otvára zdvihnutím bariéry z dráhy tekutiny. Posuvný ventil vyžaduje veľmi malý priestor pozdĺž osi potrubia a prietok tekutiny je takmer neobmedzený, keď je hradidlo úplne otvorené alebo úplne zatvorené. Čelá vtoku majú zvyčajne klinový tvar kvôli ich schopnosti vyvíjať tlak na tesniacu plochu, ale môžu to byť aj paralelné čelá. Hlavným účelom je zastaviť prúdenie tekutiny, keď sa tekutina spustí a zastaví v potrubnom systéme, kotúč sa pohybuje kolmo na smer prúdenia. Vreteno a ručné koleso sa otáčajú v smere hodinových ručičiek na otvorenie (CTO) / v smere hodinových ručičiek na zatvorenie (CTC) na ovládanie posúvača. Medzi hlavné komponenty posúvačov patrí teleso ventilu, sedlo ventilu, klin, driek ventilu, tesnenie, ručné koleso a veko.

Detaily produktu

1. Aký je účel posúvača?

Účelom posúvača je zastaviť prietok kvapaliny, nie regulovať prietok. Keď je typický posúvač úplne otvorený, v dráhe prietoku nie sú žiadne prekážky, takže prietokový odpor je veľmi nízky. Keď sa brána pohybuje, veľkosť otvorenej dráhy toku sa zvyčajne mení nelineárnym spôsobom, čo znamená, že tok sa nemení rovnomerne s pohybom drieku. Toto je stále závislé od konštrukcie, čiastočne otvorená brána môže vibrovať v dôsledku prúdenia tekutiny.

Všeobecne povedané, posúvače sa primárne používajú na väčších priemeroch potrubí (od 2 palcov po najväčšie potrubia), pretože majú jednoduchšiu konštrukciu ako iné typy ventilov väčších rozmerov. Pri vysokom tlaku môže trenie spôsobiť problémy. Pretože stredný tlak tlačí bránu na vodiacu koľajnicu, ovládanie ventilu je náročné. Okrem toho sú veľké posúvače často vybavené obtokom riadeným menším ventilom na zníženie tlaku pred uvedením posúvača do činnosti. Uzatváracie ventily bez dodatočného tesnenia na bráne/sedle sa používajú v aplikáciách, kde nie je problém s menším únikom ventilov, vrátane vykurovacích okruhov alebo kanalizačných potrubí.

Okrem toho posúvače nemôžu byť použité ako regulačné ventily alebo regulačné ventily, pretože nie je možné dosiahnuť presnosť regulácie prietoku. Zabraňuje vysokej rýchlosti prúdenia v čiastočne otvorených ventiloch. Môže korodovať povrch sedadla a disku, čo spôsobuje vibrácie a hluk.

2. Koľko typov posúvačov existuje:

Pevný kužeľový klin: Pevný klinový klin je vďaka svojej pevnosti a jednoduchosti najčastejšie používaným kotúčovým posúvačom. Môže byť inštalovaný v akejkoľvek polohe a je vhodný pre všetky typy kvapalín. Napriek tomu, vyrovnanie zmien vyrovnania sedla nemôže byť kompenzované zaťažením potrubia alebo výsledkom tepelnej rozťažnosti. Dizajn disku je najjednoduchší na únik. Pevné kliny sú tepelne uzamykateľné na použitie v prostrediach s vysokou teplotou, kde tepelné uzamykanie je jav, pri ktorom sa klin zasekne medzi sedadlami a spôsobí roztiahnutie kovu. Preto sa pevné klinové posúvače často používajú v aplikáciách s nízkym a stredným tlakom.

Flexibilný klin: Pevný disk so zárezmi na okraji. Rezy sa líšia veľkosťou, hĺbkou a tvarom. Plytké, úzke rezy okolo klina zachovávajú pevnosť a znižujú pružnosť. Liate drážky alebo širšie a hlbšie rezy na obvode klina poskytujú väčšiu flexibilitu. Okrem toho poskytuje lepšie utesnenie a zlepšuje zarovnanie sedadla a tiež zlepšuje tepelné spojenie. Tepelná väzba je jav, pri ktorom sa kliny zaseknú v uzavretej polohe. Hlavným dôvodom je, že v dôsledku vloženia relatívne studeného vretena do horúceho ventilu sa vreteno zahrieva, čím sa sila sedla po vypnutí krútiaceho momentu ešte zvýši. Keď sa telo ochladí, sedadlo sa dotkne klinu a zablokuje ho na mieste. Preto sa v aplikáciách parných systémov často používajú flexibilné kliny. Nevýhodou pružných klinov je, že kvapalina v potrubí má tendenciu sa hromadiť v kotúči a spôsobovať koróziu a prípadne poškodiť kotúč.

​

Delený klinový alebo paralelný kotúčový ventil: Delený klinový kotúč pozostáva z dvoch pevných kusov, ktoré sú k sebe pripevnené pomocou špeciálneho mechanizmu. V prípade vychýlenia polovice kotúča je možné druhú polovicu kotúča voľne nastaviť podľa sedacej plochy. Delené kotúče môžu byť buď paralelné kotúče alebo klinové kotúče, kde sú paralelné kotúče odpružené a dotýkajú sa sedla, aby zabezpečili obojsmerné tesnenie; Kondenzovateľné plyny a kvapaliny. Aj keď sa ventil môže uzavrieť, keď je potrubie studené, pohyb kotúča zabraňuje tepelnému spojeniu. To znamená, že keď sa vedenie zahreje kvapalinou a roztiahne, nedochádza k žiadnemu tepelnému spojeniu.

3. Aká je životnosť posúvača?

Ventil s vnútorným závitom má vo vnútri ventilu malý kotúč. Keď je rukoväť ventilu otočená, pohybuje sa, aby regulovala prietok tekutiny. V priebehu času sa môže výkon ventilu zhoršiť a má tendenciu sa lepiť. Keď je ventil úplne zatvorený, voda zvyčajne stále preteká, pretože kotúč je zaseknutý v otvorenej polohe. Ak sa ventil zatvorí, kotúč sa niekedy zasekne v zatvorenej polohe, keď sa rukoväť vráti do otvorenej polohy.

Opotrebenie a korózia sú ďalšie bežné príčiny zlyhania posúvača. Keď sa posúvače používajú v priebehu času, majú tendenciu sa opotrebovať; korózia môže spôsobiť prilepenie disku v otvorenej alebo zatvorenej polohe. Keď je rukoväť ventilu namáhaná, driek vedúci z rukoväte ku kotúču sa zvyčajne odlomí, čím prestane byť posúvač funkčný.

Komponenty

Rozmery
